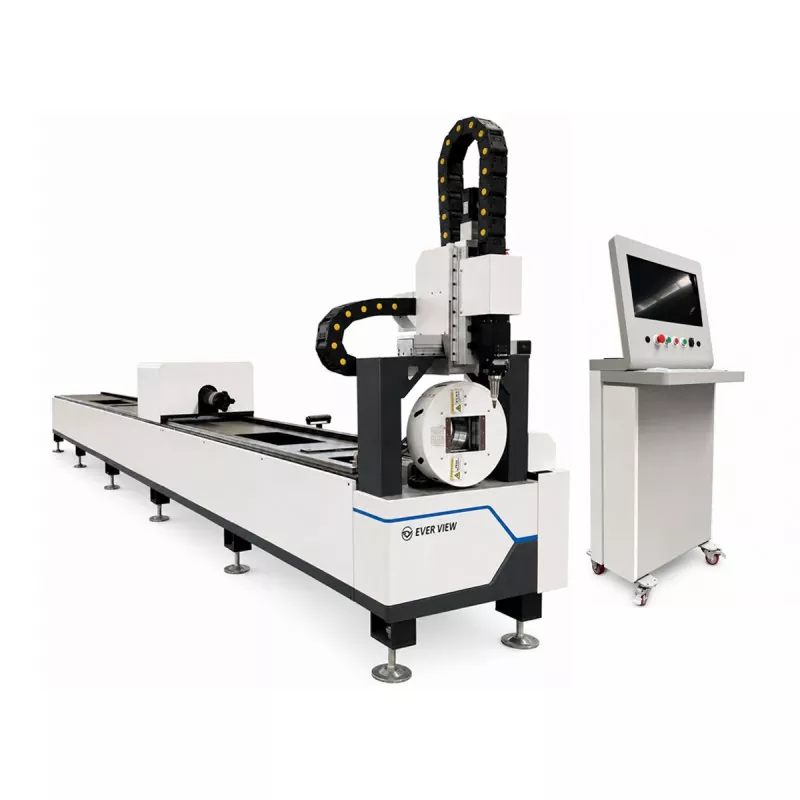

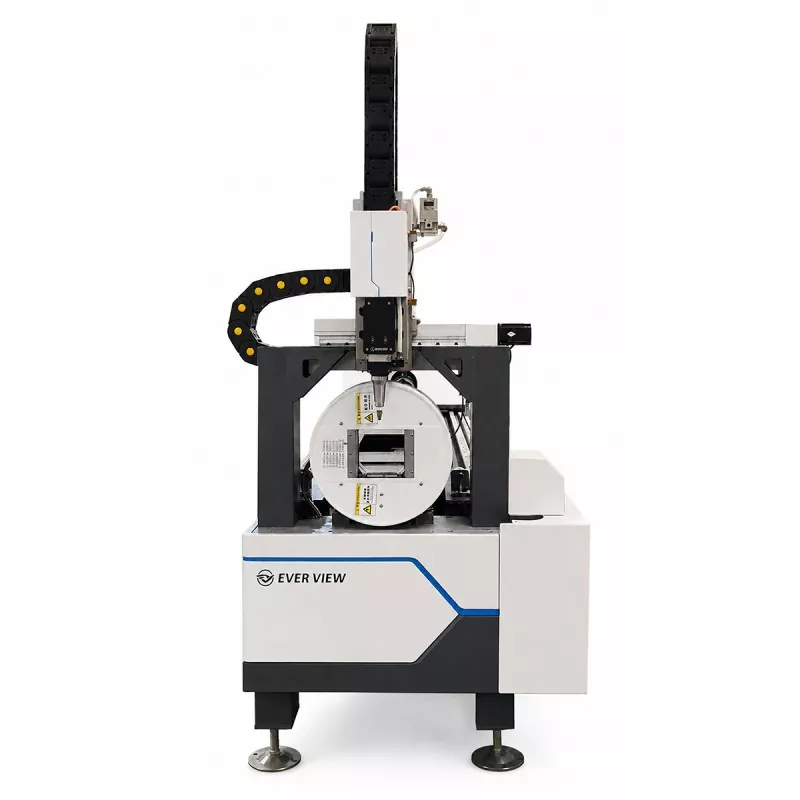

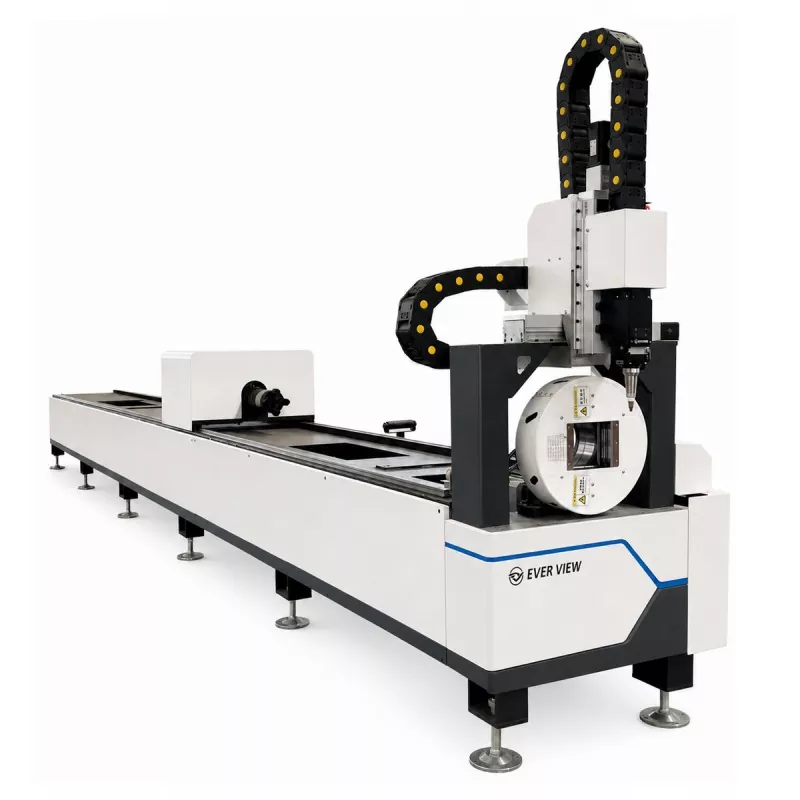

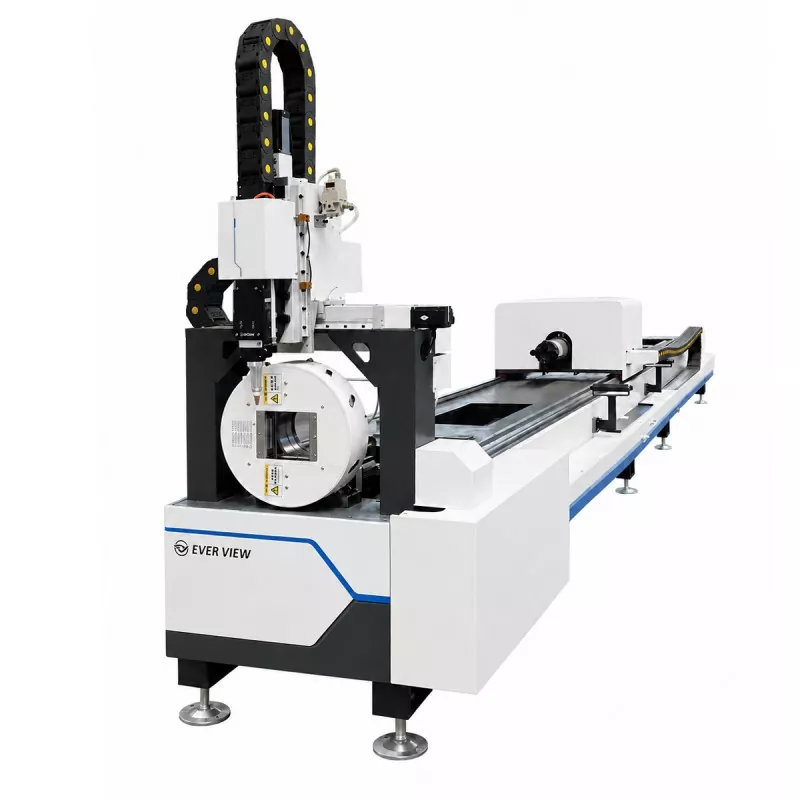

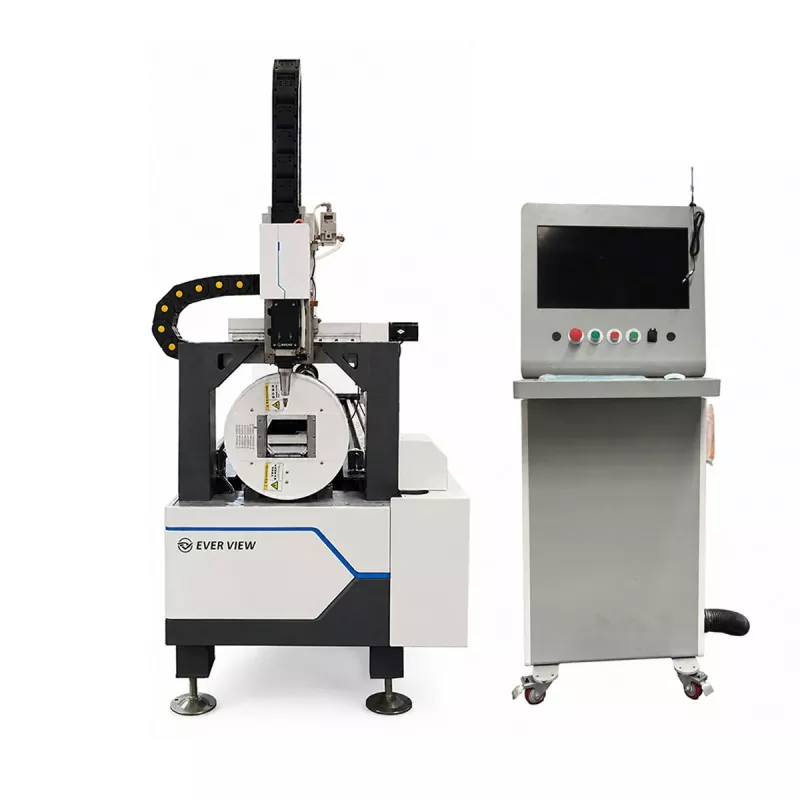

Экономикалық талшықты лазерлік түтіктерді кесетін машина

Экономикалық талшықты лазерлік түтіктерді кесу машинасы бір бағдарламаланған процесте түтіктерді кесуді, саңылауларды кесуді, ойықтарды, контурларды кесуді және ұшты кесуді орындай алады. Ол металл жиһаздарға, фитнес жабдықтарына, автомобиль компоненттеріне, ауылшаруашылық машиналарына, құрылыс құрылымдарына және жалпы металл өндірісіне жарамды.

Бізге түтік өлшемін, материалын, қалыңдығын, ұзындығын және машина конфигурациясы мен кесуді бағалау үшін сызбаңызды жіберіңіз.

Өнім мәліметтері

Тәжірибелік 3 кВт құбырды лазерлік кесу

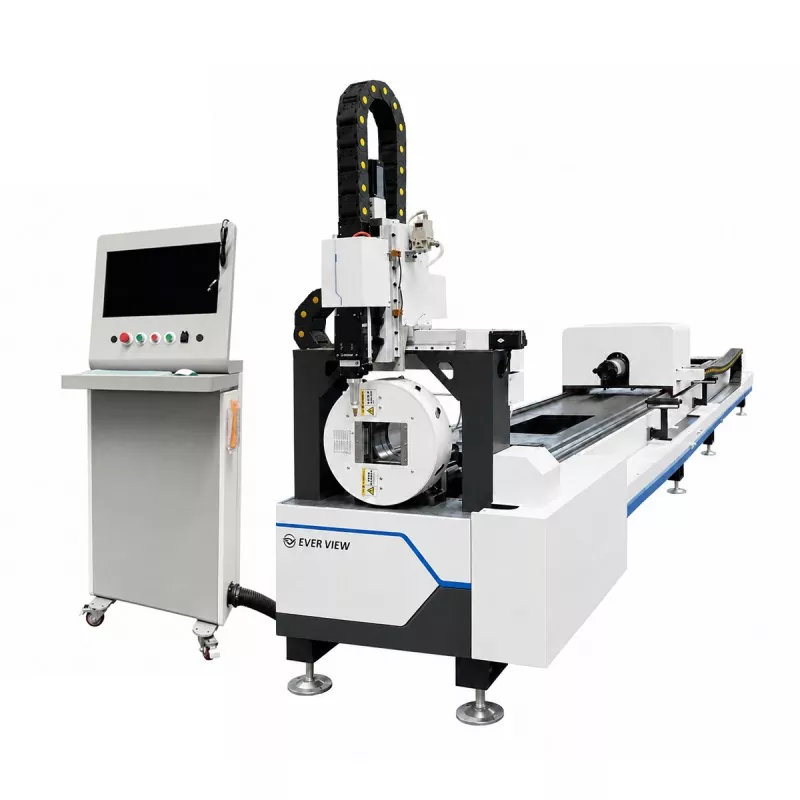

EVER VIEW үнемді талшықты лазерлік түтіктерді кесу машинасы түтіктерді қажетсіз күрделіліксіз сенімді өңдеуді қажет ететін сатып алушыларға арналған. 3 кВт лазер көзі кесу мүмкіндігі, пайдалану құны және қолдану икемділігі арасындағы практикалық теңгерімді қамтамасыз етеді.

Анықтама үшін, дұрыс конфигурацияланған 3 кВт жүйесі әдетте қолайлы жағдайларда көміртекті болаттан жасалған түтік қабырғаларын шамамен 10–12 мм-ге дейін және тот баспайтын болаттан жасалған түтік қабырғаларын шамамен 5–6 мм-ге дейін кесуі мүмкін. Бұл сандар кепілдік берілген шектерден гөрі анықтамалық мәндер болып табылады. Нақты нәтижелер түтік профиліне, материал дәрежесіне, газ қысымына, саптама таңдауына, кесу жылдамдығына, жиек сапасына қойылатын талаптарға және машина конфигурациясына байланысты.

Ол түтіктерді лазерлік кесуге кіретін шеберханаларға, арнайы түтік өңдеу жабдықтарын қосатын зауыттарға және шағын немесе орташа сериялы тапсырыстарды өңдейтін өндірушілерге жарамды.

Материал бойынша кесу қалыңдығына сілтеме

Келесі мәндер жалпы түтік қолданбалары үшін жалпы анықтамалық ауқымдар болып табылады:

Шағын диаметрлі түтіктер, күрделі профильдер, жоғары жылдамдықтағы өндіріс немесе шеткі сапа талаптары үшін максималды практикалық қалыңдығы төмен болуы мүмкін. Соңғы растаудан бұрын сатып алушының нақты түтігін пайдаланып кесу сынағы ұсынылады.

Материал бойынша кесу жылдамдығының анықтамасы

Кесу жылдамдығы қабырға қалыңдығына, материал дәрежесіне, түтік пішініне, кесу газына, саптама диаметріне, фокустық жағдайға және қажетті жиек сапасына байланысты өзгереді. Төмендегі мәндер жалпы түтік материалдарының түзу бөліктері үшін жалпы анықтамалық диапазондар болып табылады:

Бұл жылдамдықтар тек алдын ала бағалауға арналған. Тесіктерді кесу, саңылаулар, өткір бұрыштар, шағын контурлар және ұшты кесу әдетте түзу кесуге қарағанда төмен жылдамдықты қажет етеді. Сатып алушылар машина конфигурацияларын салыстыру кезінде кесу жылдамдығын да, дайын жиек сапасын да бағалауы керек.

Басқа лазерлік қуат опцияларымен салыстыру

Лазер қуатын тек максималды қуатқа емес, қажетті материал қалыңдығына, өндіріс жылдамдығына және жұмыс көлеміне қарай таңдау керек.

2 кВт машинамен салыстырғанда, 3 кВт моделі әдетте орташа қалыңдықтағы түтіктер үшін кеңірек өңдеу ауқымын және жоғары өнімділікті қамтамасыз етеді. 4 кВт машинамен салыстырғанда, ол әдетте азырақ инвестиция мен үнемді жұмысты ұсынады, сонымен бірге жылдамдық пен максималды қалыңдық сыйымдылығынан бас тартады.

Негізінен жұқа қабырғалы жиһаз түтіктерін өңдейтін сатып алушылар үшін 2 кВт жүйе жеткілікті болуы мүмкін. Орташа қалыңдықтағы көміртекті болат пен тот баспайтын болаттан жасалған түтіктерді қамтитын аралас тапсырыстар үшін 3 кВт жиі практикалық таңдау болып табылады. Қалыңырақ түтіктерді немесе жоғары көлемді тапсырыстарды үздіксіз өндіру үшін 4 кВт конфигурациясы жақсы өнімділікті қамтамасыз етуі мүмкін.

Түтік өлшемі және материал диапазоны

Экономикалық талшықты лазерлік түтіктерді кесу машинасы соңғы конфигурацияға сәйкес дөңгелек, шаршы, тікбұрышты және таңдалған арнайы профильдерді қолдайды. Қолданылатын материалдарға көміртекті болат, тот баспайтын болат, мырышталған болат, алюминий және басқа лазермен кесілетін металдар кіруі мүмкін.

Нақты кесу ауқымы материал дәрежесіне, қабырға қалыңдығына, түтік профиліне, кесу газына, қажетті жиек сапасына және өндіру жылдамдығына байланысты.

Өндірістің икемділігі

Цифрлық бағдарламалау операторларға әрбір дизайн үшін арнайы механикалық құралдарды дайындамай-ақ түтік ұзындығын, саңылаулардың орналасуын, контурларын және соңғы пішіндерін өзгертуге мүмкіндік береді. Бұл машинаны қайталанатын өндіріске, теңшелген дайындауға, прототиптерге және аралас тапсырыстарға жарамды етеді.

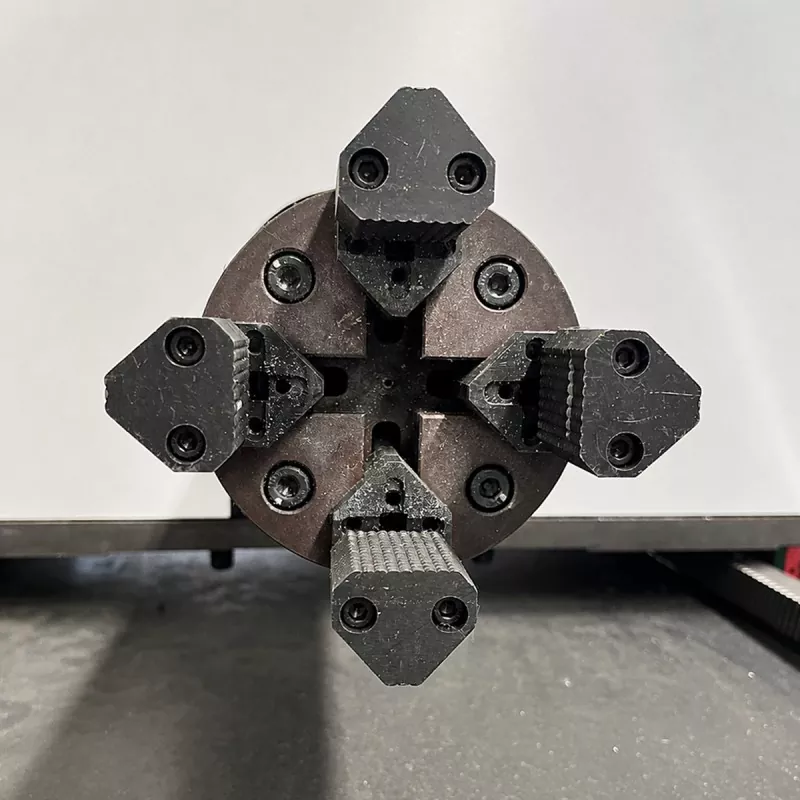

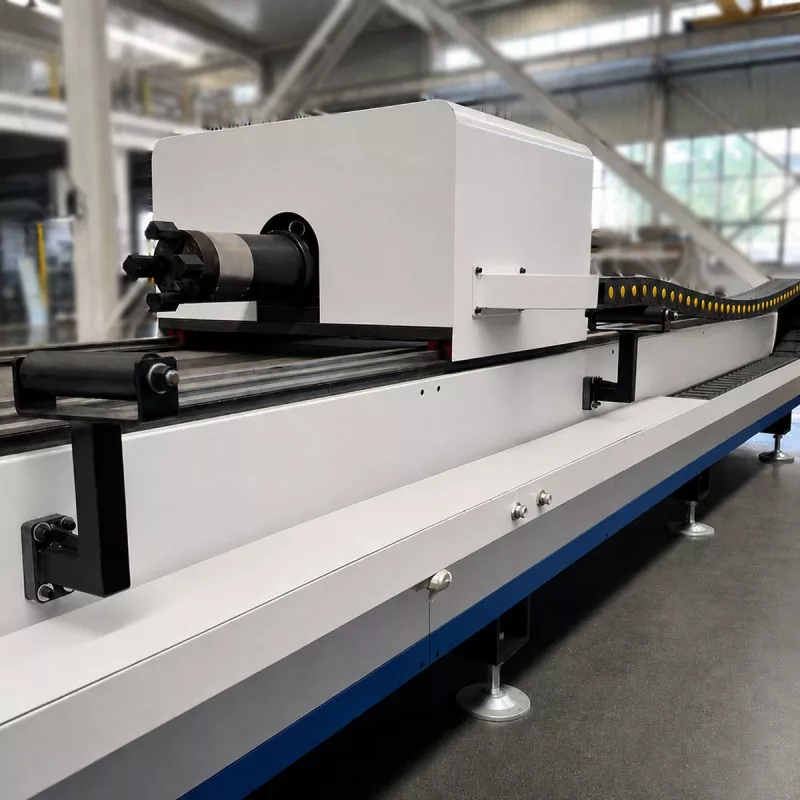

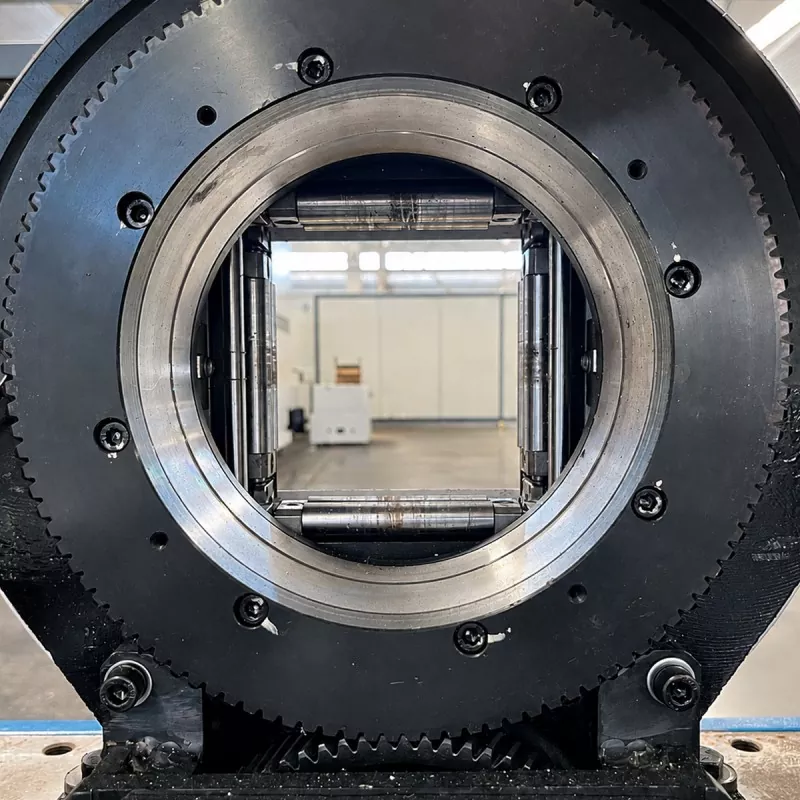

Әмбебап патрондар жүйесі

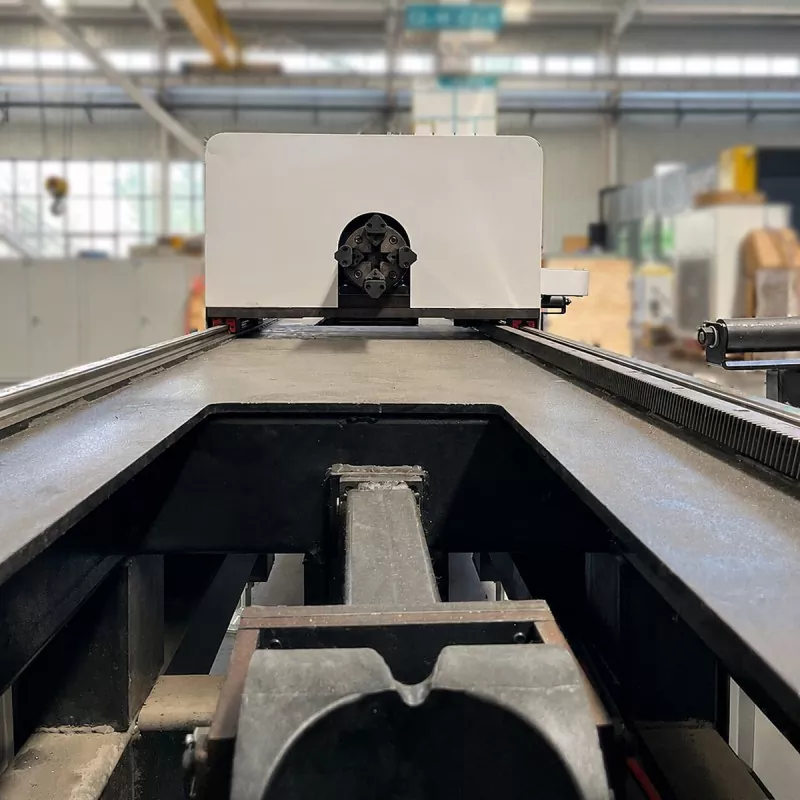

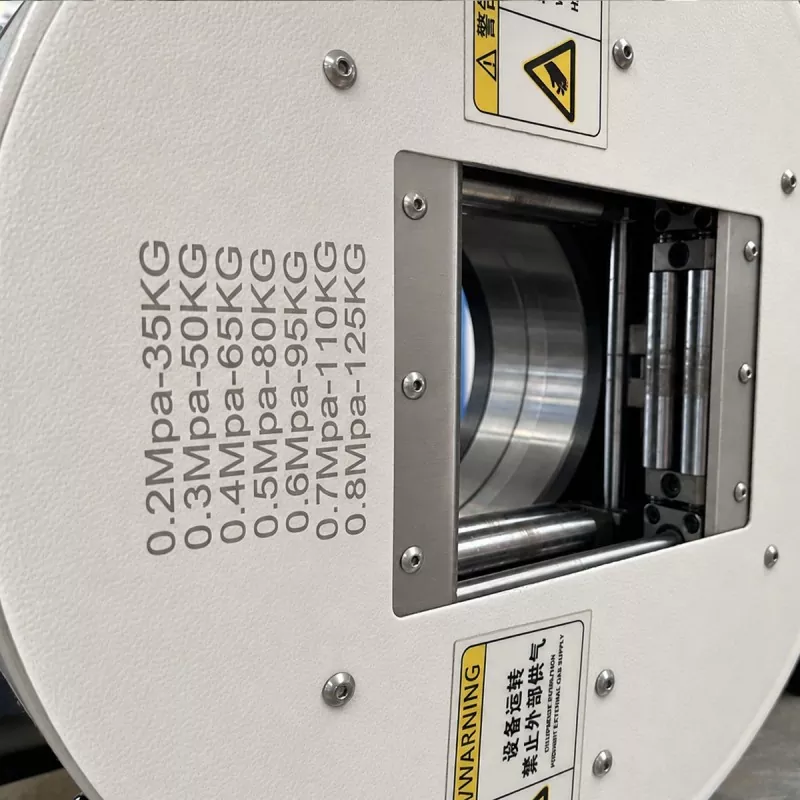

Әмбебап патрон дөңгелек және төртбұрышты түтіктерді орналастырады, бұл әртүрлі дайындамалар арасындағы арматураның өзгеруін азайтуға көмектеседі. Тұрақты қысқыш түтіктің бірнеше жағындағы тесіктерді, ойықтарды, контурларды және кесулерді дәл кесуді қолдайды.

Патронның жылдамдығы минутына 120 айналымға дейін жетуі мүмкін.

Қысқартылған қайталама операциялар

Қолайлы бөлшектер үшін машина өлшеуге байланысты дайындауды, кесуді, бұрғылауды, саңылауларды және түпкілікті кесуді бір бағдарламаланған процеске біріктіре алады. Бұл қолмен таңбалауды, қайталап қысуды, дайындамаларды тасымалдауды және қайталама өңдеуді азайтуы мүмкін.

Нақты жақсарту түтік геометриясына, материалға, өндіріс көлеміне және бар жұмыс процесіне байланысты.

Қолдану аймақтары

Экономикалық талшықты лазерлік түтіктерді кесетін станок үстелдер, орындықтар, сөрелер, төсек жақтаулары және басқа құбырлы жиһаз компоненттері сияқты металл жиһазға арналған.

Фитнес жабдықтары үшін ол тренажер залында қолданылатын жақтауларды, кронштейндерді, тіректерді және қосылым бөліктерін өңдей алады.

Автокөлік бөлшектерін өндіруде оны таңдалған құбырлы құрылымдар, кронштейндер, тіректер және автокөлік бөлшектері үшін пайдалануға болады.

Ауылшаруашылық машиналары үшін типтік қолданбаларға жақтаулар, қоршаулар, тіректер және байланыстырушы компоненттер жатады.

Құрылыс конструкцияларын өндіруде ол құрылымдық түтіктерді, тұтқаларды, тіректерді және жақтау компоненттерін өңдей алады.

Жалпы металды дайындау үшін машина теңшелген бөлшектерге, прототиптерге, келісімшарттық өндіріске және аралас тапсырыстарға жарамды.

Пайдалану және техникалық қызмет көрсету мүмкіндіктері

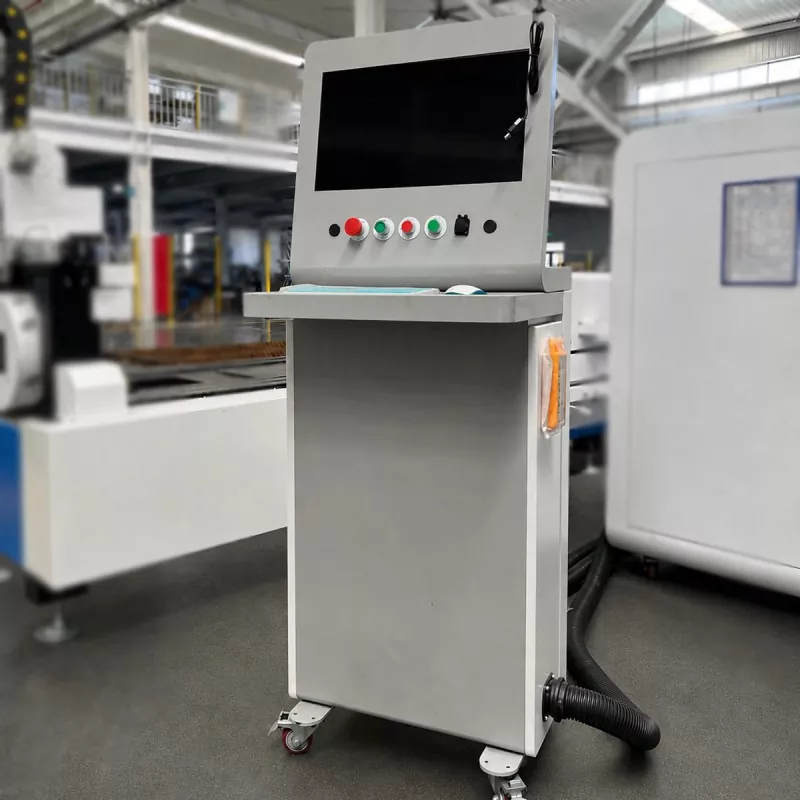

Машина күнделікті жұмыс пен тексеру үшін тиеу аймағына, патрон жүйесіне және кесу аймағына қол жеткізуді қамтамасыз етеді. Операторлар бағдарламаларды өндірістік сызбаларға сәйкес өзгерте алады, бұл өнімді жиі өзгертетін өндірушілер үшін пайдалы.

Ағымдағы техникалық қызмет көрсету патронды, бағыттаушы компоненттерді, кесу басын қорғауды, салқындату жүйесін, газ жүйесін, майлау орындарын және электр қосылымдарын тексеру мен тазалауды қамтуы керек. Саңылауларды, қорғаныс линзаларын және басқа шығын материалдарын тексеріп, қажет болған жағдайда ауыстыру керек.

Машина конфигурациясы

Соңғы конфигурация тек лазер қуатына емес, нақты қолданбаға сәйкес таңдалуы керек.

Баға ұсыныстарын сұрамас бұрын, сатып алушылар түтік пішіні мен өлшемдерін, түтіктің максималды және ең төменгі өлшемін, түтік ұзындығын, материал мен қабырға қалыңдығын, күтілетін өндіріс көлемін, бөліктердің типтік сызбаларын, қажетті кесу жылдамдығын, жиек сапасына қойылатын талаптарды, цехтың кеңістігін және қуат көзін, кесу газын және қосалқы жабдықты растауы керек.

Соңғы жабдықты таңдау алдында сатып алушының нақты материалы мен сызбаларына негізделген кесу үлгісі ұсынылады.

Техникалық сипаттамалар

Кесудің соңғы қалыңдығы мен жылдамдығы материалға, түтік өлшемдеріне, қабырға қалыңдығына, кесу газына, қажетті жиек сапасына және өндіріс мақсатына сәйкес расталуы керек.

Жиі қойылатын сұрақтар

Машина қандай материалдарды өңдей алады?

Оны көміртекті болат, тот баспайтын болат, мырышталған болат, алюминий және лазермен кесілетін басқа қолайлы металдар үшін конфигурациялауға болады. Нақты мүмкіндік материал дәрежесіне, қалыңдығына, түтік профиліне, кесу газына және жиек сапасына қойылатын талаптарға байланысты.

Максималды кесу қалыңдығы қандай?

Жалпы анықтама ретінде, 3 кВт моделі қолайлы жағдайларда көміртекті болаттан жасалған түтік қабырғаларын шамамен 10–12 мм және тот баспайтын болаттан жасалған түтік қабырғаларын шамамен 5–6 мм дейін өңдей алады. Бұл құндылықтар әмбебап шектеулер емес. Нақты өнімділік сатып алушының материалымен, түтік өлшемдерімен және қажетті жиектер сапасымен сынау арқылы расталуы керек.

Машина қандай кесу жылдамдығына қол жеткізе алады?

Жалпы жұқа және орташа қалыңдықтағы түтіктер үшін анықтамалық жылдамдықтар материал мен қалыңдыққа байланысты шамамен 0,5-8 м/мин болуы мүмкін. Мысалы, 2 мм көміртекті болат шамамен 4–8 м/мин жетуі мүмкін, ал 6 мм тот баспайтын болат шамамен 0,5–1,2 м/мин жұмыс істей алады. Тесіктерді кесу, саңылаулар, бұрыштар және күрделі контурлар әдетте төмен жылдамдықты қажет етеді.

Ол қандай түтік пішіндерін кесуге болады?

Стандартты қолдану дөңгелек, шаршы және тікбұрышты түтіктерді қамтиды. Таңдалған арнайы профильдер олардың өлшемдері мен қысқыш талаптарын растағаннан кейін де мүмкін болуы мүмкін.

Түтіктің максималды өлшемі қандай?

Түтіктің максималды диаметрі - 120 мм, ал құбырдың максималды ұзындығы - 6100 мм. Қолданылатын диапазон түтік пішініне, қабырға қалыңдығына, жүктеу әдісіне және соңғы конфигурацияға сәйкес расталуы керек.

Ол тесіктер мен ойықтарды кесуге бола ма?

Иә. Экономикалық талшықты лазерлік түтіктерді кесу машинасы түтіктерді ұзындыққа кесумен қатар, тесіктерді кесуді, саңылауларды, контурларды кесуді және ұшын кесуді орындай алады.

Менің өтінішім үшін 3 кВт жеткілікті ме?

3 кВт лазер көзі түтіктерді өңдеудің көптеген жалпы қолданбалары үшін жарамды. Ол әдетте орташа қалыңдықтағы түтіктерге арналған 2 кВт жүйеге қарағанда қабілетті және қалыпты өндіріс талаптары үшін 4 кВт жүйеге қарағанда үнемді. Дұрыс таңдау материалға, қалыңдығына, түтік өлшеміне, кесу жылдамдығына, өндіріс көлеміне және жиек сапасына байланысты. Сатып алушылар бағалау үшін дайындама туралы нақты ақпаратты ұсынуы керек.

2кВт, 3кВт немесе 4кВт таңдау керек пе?

Жұмыстың көпшілігі жұқа қабырғалы түтіктерді қамтитын болса және инвестицияны бақылау басымдылық болса, 2 кВт таңдаңыз. Жалпы көміртекті болат, тот баспайтын болат және мырышталған түтік қолданбаларының теңдестірілген ауқымы үшін 3 кВт таңдаңыз. Жоғары өндіріс жылдамдығы, қалыңырақ материалдар немесе үздіксіз ауыр жұмыс қажет болғанда 4 кВт таңдаңыз.

Ол қандай дәлдікке қол жеткізе алады?

Көрсетілген орналасу дәлдігі ±0,03 мм, қайталау дәлдігі ±0,03 мм. Бөлшектердің нақты дәлдігі сонымен қатар түтіктің түзулігіне, қысқышқа, машинаны калибрлеуге, кесу параметрлеріне және бағдарлама параметрлеріне байланысты.

Өндірушіге қолдау көрсету

EVER VIEW тұтынушыларға машинаны таңдау, конфигурациялау, қолданбаны бағалау, үлгіні кесу және жөнелтуге дейінгі дайындықпен қолдау көрсетеді.

Тұтынушылар түтік өлшемдерін, материалды, қалыңдығын, өндіріс талаптарын және техникалық шолу үшін сызбаларды ұсына алады. Теңшелген конфигурацияларды арнайы түтіктерді өңдеу қажеттіліктеріне сәйкес талқылауға болады.

Неліктен бұл машинаны таңдау керек?

Бұл үнемді 3 кВт түтік лазерлік кескіш инвестиция, өңдеу мүмкіндігі және күнделікті пайдалану арасындағы практикалық тепе-теңдікті ұсынады. Ол қарапайым металл түтіктерге арналған талшықты лазерлік шешімді қажет ететін, көміртекті болат үшін шамамен 10–12 мм және тот баспайтын болат үшін 5–6 мм анықтамалық кесу қабілетін, икемді цифрлық бағдарламалауды, әмбебап қысқышты және қысқартылған қайталама операцияларды қажет ететін сатып алушылар үшін қолайлы.

2 кВт машинамен салыстырғанда ол орташа қалыңдықтағы материалдар үшін үлкен сыйымдылықты қамтамасыз етеді. 4 кВт машинамен салыстырғанда ол максималды қалыңдықты немесе үздіксіз жоғары жылдамдықты өндіруді қажет етпейтін сатып алушылар үшін үнемді шешім ұсына алады.

Кесу сынағын сұрау

Түтік кесетін машинаны таңдау тек техникалық сипаттамаларға емес, нақты дайындамаларға негізделуі керек.

Қолданбаны бағалау және машина конфигурациясы үшін түтік өлшемін, материалын, қалыңдығын, ұзындығын, өндіріс көлемін, қажетті кесу жылдамдығын және бөлік сызбасын EVER VIEW жіберіңіз.
